1. LA MADERA EN ESTRUCTURAS PREEXISTENTES

La madera es un material orgánico, por lo que forma parte de la alimentación de ciertos organismos vivos como algunos insectos y hongos.

En general, la temperatura óptima para el crecimiento de la mayoría de los insectos está entre 25 y 35°C, mientras que su actividad está altamente restringida con temperaturas inferiores a los 18°C. Bajo estas condiciones de temperatura y un ambiente seco los insectos difícilmente se desarrollarán. Sin embargo, en ambiente húmedo e inicialmente frío pueden desarrollarse los hongos, siendo estos una fuente de calor y creando condiciones adecuadas de temperatura para el desarrollo de insectos.

Para la germinación de hongos, es necesaria una Humedad relativa entre el 75 y el 90%, según la especie, y contenidos mínimos de humedad en la madera entre el 18 y el 20%, hasta el 175%. La humedad óptima está entre el 35 y el 50%, considerando el 22% como el valor de referencia a partir del que cual se desarrolla la actividad de los hongos. En su actividad se genera humedad y calor, mejorando las condiciones ambientales para su propio desarrollo y el de la mayoría de insectos xilófagos.

Mientras que las condiciones de temperatura expuestas son inevitables, si lo es la humedad, por lo que es imprescindible un método de inspección que nos advierta de zonas de riesgo donde pueden proliferar los organismos xilófagos, sin necesidad de abrir catas, y sólo si llega el caso, determinar el contenido real de humedad en la madera o la perdida de capacidad mecánica de una escuadría de madera.

Los objetivos de una inspección visual son los siguientes:

              - Detectar posibles fuentes de humedad

              - Detectar ataques de organismos xilófagos

              - Detectar daños estructurales (deformaciones, roturas)

              - Concretar puntos críticos para inspección instrumental

Esta inspección instrumental, se puede dirigir para evaluar y cuantificar el alcance del riesgo.

              - Medición de la humedad superficial o intersticial

              - Medición de la resistencia de la madera

1.1 MEDICIÓN DE LA HUMEDAD

·         Análisis termográfico. revisión de los posibles puntos de riesgo exteriores e interiores del edificio con el fin de determinar los gradientes de temperatura y poder localizar posibles focos de humedad del edificio. Para ello, se emplea una cámara termográfica, y a partir de la identificación de las zonas húmedas, se determinarán los orígenes y las causas que las producen (capilaridad, condensación, infiltración de fachadas o cubiertas, fugas de conducciones, etc.), con el fin de proponer la solución adecuada.



La base de un estudio termográfico está en el conocimiento y aplicación del Ábaco Psicométrico, que relaciona la presión de vapor o contenido de agua en el ambiente, con la temperatura y la humedad relativa. De esta forma podemos conocer el riesgo real de condensación y en consecuencia de proliferación de organismos xilófagos.

ABACO PSICOMÉTRICO

·         Condiciones ambientales. La medición y registro de la humedad y temperatura ambiente de forma puntual o durante un período determinado de tiempo, con un termohigrómetro, nos permite conocer, a través del diagrama psicrométrico la humedad de equilibrio que le corresponde a la madera en esa localización. De esta manera sabremos si las condiciones son las adecuadas para la conservación de la madera y si es necesario actuar sobre el entorno para protegerla (diseño constructivo, medidas físicas, aislamientos, etc:).

En función del punto donde queramos medir la humedad, ambiental, superficial  o intersticial, adaptaremos el sensor de medición del termohigrómetro (1 a 4):

·         Medición de la humedad de la madera. Con un Xilohigrómetro, se mide la resistencia que ofrece la madera al paso de una corriente eléctrica. Esta resistencia estará en función del contenido de humedad. Este valor se comparará con la humedad de equilibrio que debe tener la madera. El Código Técnico de la Edificación, (tabla F.1 DB SE-M) nos da los valores máximos y mínimos de cada capital de Provincia, aunque más útil será conocer la tabla de la Humedad de Equilibrio en función de la humedad relativa y la temperatura ambiente y que es similar para todas las especies de madera.

Contenido de humedad por xilohigrómetro (UNE-EN 13183-2)

La medida debe realizarse en el sentido transversal a la fibra

Los intervalos de medida fiable están comprendidos entre el 7 y el 25%.

Medidas superiores indicarán un elevado contenido de humedad, debido a agua libre.

1.2 MEDICIÓN DE LA RESISTENCIA

·        Métodos no destructivos: Son los más solicitados, pero a su vez los menos fiables. Se emplean ondas electromagnéticas de diferentes frecuencias en función de la penetración  necesaria, y también equipos de ultrasonidos o microondas.

El problema de este tipo de investigaciones, es que los resultados están sujetos a múltiples variables que se deben conocer para sacar una interpretación suficientemente razonada y concluyente. Por ser claros, se debería ensayar al menos una sana y otra dañada, preferentemente en las mismas condiciones de humedad y temperatura, para poder extrapolar los resultados al resto de la investigación. Y otro problema añadido es que por poco destructivo que sea el ensayo, siempre habrá que acceder de alguna forma al elemento analizado, que en la mayoría de los casos se encontrará oculto tras los revestimientos.

El método tradicional es el golpeo de la madera con un martillo de punta fina, atendiendo a la resonancia producida.

·         Métodos destructivos: Como el punzonamiento, el taladrado y la extracción de muestras del interior de las piezas mediante barrenas Pressler.

·         Métodos semi-destructivos: Resistencia al barrenado, mediante un Resistógrafo, se miden y registra la resistencia de la madera a la perforación con una broca, acoplada a un dinamómetro.

homogeneidad, pero en el caso de maderas dañadas por insectos xilófagos, en las que se han horadado galerías en el interior que no son visibles al exterior, mostrará bajadas bruscas de resistencia, siempre y cuando se tropiece con ellas, o en los casos donde el daño sea alto.

2- LA MADERA PARA USO ESTRUCTURAL

Para la correcta utilización de la madera, es imprescindible el conocimiento de las características básicas, durabilidad y sus diferentes calidades.

2.1 - CARACTERÍSTICAS

·         HETEROGENEIDAD

Configuración macroscópica

Configuración microscópica

·         ANISOTROPÍA

Diferente comportamiento mecánico o variación volumétrica en función de la dirección del esfuerzo.

Axial, Radial o Tangencial:

·         HUMEDAD

Cuanto más húmeda esté la madera, menores serán sus prestaciones de resistencia y de rigidez.

·         OTROS FACTORES PROPIOS

a )    Duración de la carga

b )   Tamaño de la pieza

c )    Carga compartida

d )   Calidad de la madera.

2.2 DURABILIDAD

• CLASES DE SERVICIO

Las clases de servicio dependerán del contenido de humedad y la temperatura de uso. A mayor contenido de humedad mayor penalización para determinar la sección necesaria y mayor protección para garantizar su durabilidad.

• RESISTENCIA AL FUEGO

La propia madera será la mejor protección contra el fuego. La sección ideal de una viga o pilar, será la resultante de despreciar una capa exterior hipotéticamente carbonizada.

• MEDIDAS CONSTRUCTIVAS

La separación de las fuentes de humedad y la ventilación serán los principios básicos de un buen diseño.

• INSECTOS XILÓFAGOS

Con el objetivo de aplicar el tratamiento de protección adecuado, se deberá determinar el tipo de agresión a partir de las lesiones o signos encontrados en la madera.

Entre estos signos, podemos identificar desde el tipo de insecto, su tamaño, el tamaño o forma de sus orificios de salida, la dirección de estas galerías, etc.

Existe bibliografía especializada que nos ayudará a reconocerlos, como las publicaciones de AITIM o en su pagina web infomadera.net

• HONGOS XILÓFAGOS

A demás de insectos, encontraremos diferentes tipos de hongos xilófagos. Su germinación solo es posible con altos contenidos de humedad en la madera, en proximos al 90%, pero para su desarrollo bastará con contenidos del 70 al 75%.

Algunos como el Azulado, no afectará a la resistencia de la madera, pero las más comunes como la pudrición parda o la blanca provocarán daños irreversibles.

Con el calor se acentúa su desarrollo, pero hay que considerar que en su actividad serán capaces de generar calor y humedad, por lo que la degradación de la madera aumenta de forma progresiva.

• TRATAMIENTOS

Conocido el tipo y alcance de agresión, podremos actuar sobre ella de una forma eficaz.

2.3 CALIDAD DE LA MADERA

·         PROPIEDADES MECÁNICAS:

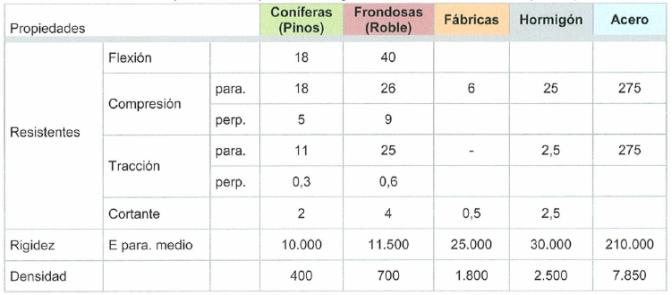

Si comparamos la madera con otros materiales habituales, comprobamos que en proporción con su densidad, presenta unas propiedades resistentes y de rigidez, inmejorables.

MADERA ASERRADA  UNE-EN 338  y  MADERA LAMINADA UNE-EN 1194

La normativa recoge las propiedades resistentes en función de su clasificación y la dirección del esfuerzo para el que se diseñe.

CÓDIGO TÉCNICO DE LA EDIFICACIÓN (DB SE-M):

En España, en función de la especie y la calidad de la madera, podemos definir una clase resistente.

Esta calidad ME-1 o ME-2, se asignará en base a unos criterios normalizados:

·         CRITERIOS DE CALIDAD (NORMA UNE 56.544)

El sello de calidad garantiza la adecuada clasificación visual de acuerdo a las normas de aplicación, y por consiguiente, la clase resistente y propiedades asociadas.

El marcado CE no es una marca de calidad, sino que certifica que los productos cumplen con los requisitos esenciales definidos en la Directiva de Productos de la Construcción. Los sellos de calidad pueden ser coincidentes con el marcado CE, pero suelen exigir más procedimientos que los exigidos en el marcado CE.

        ·         ENSAYO DE IDENTIFICACIÓN DE ESPECIE

Ensayo realizado mediante análisis por microscopía óptica, a partir de una pequeña muestra de aproximadamente 1cm³. Se define la familia, el genero, la especie y el nombre comercial.

(Ejm.: Pinaceae, Pinus, Pinus Sylvestris L., Pino silvestre)

·         MEDICIÓN DE CARÁCTERISTICAS Y SINGULARIDADES DE LA MADERA (UNE 56.544)

1.       CONTENIDO DE HUMEDAD DE REFERENCIA       UNE-EN 13183-2

2.       DENSIDAD

3.       DIMENSIONES       UNE-EN 1309-1

4.       SINGULARIDADES:

a )    NUDOS

b )    BOLSAS DE RESINA

c )     FENDAS



d )    ACEBOLLADURAS

e )    DESVIACIÓN DE LA FIBRA

f )      GEMAS



g )    MEDULA

h )    DEFORMACIÓN DE LA PIEZA

i )      MADERA DE REACCIÓN

j )      MADERA JUVENIL

k )     ANCHURA DEL ANILLO DE CRECIMIENTO



l )      ALTERACIONES BIOLÓGICAS

Una gran parte de las imágenes expuestas, están obtenidas de la publicación de AITIM, "Protección Preventiva de la Madera" de Fernando Peraza Sanchez, en cuyo libro se amplia la información que aquí hemos resumido.


Para saber más, recomendamos entrar en la web de AITIM, infomadera.net , donde existen una gran variedad de publicaciones disponibles en formato PDF.
